Essere parte del mondo dei Maker oggi: Uno sketch semplice per prendere confidenza con Arduino |
||

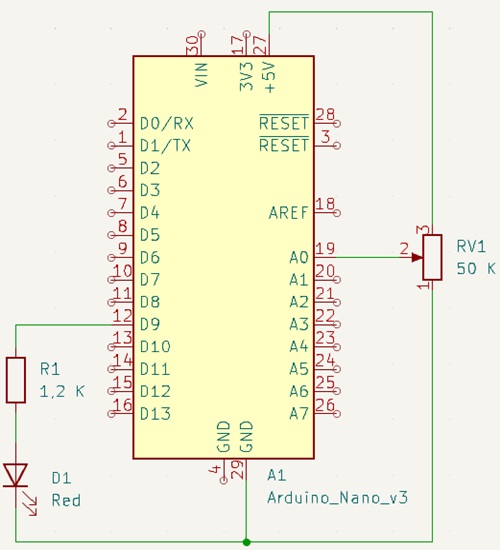

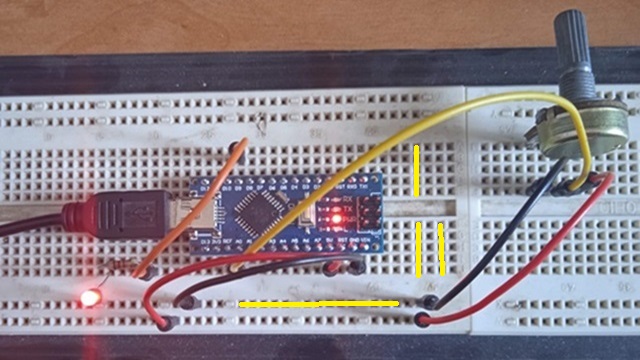

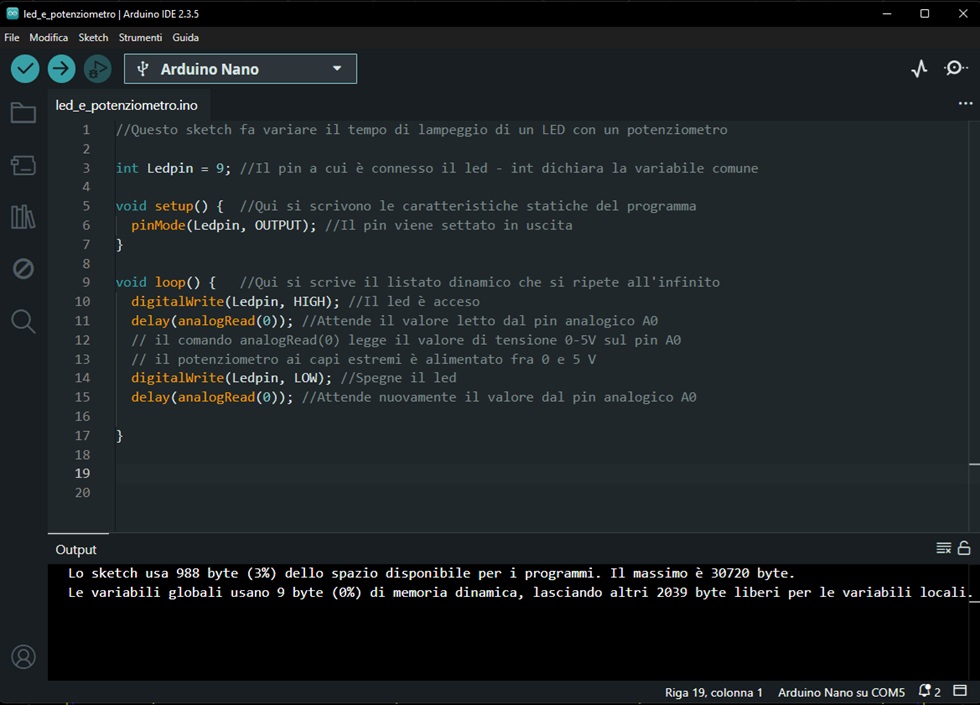

 Per questo sketch useremo un Arduino NANO-r3 e una breadboard e dei componenti esterni discreti Componenti esterni: (LED rosso - Resistenza da 1200 ohm - Potenziometro da 50 Kohm - 6 cavetti Dupont colorati) Collegare sulla Breadboard la scheda Arduino NANO r3 (è sufficiente infilare i pin a cavallo delle due sezioni, come in foto, in giallo evidenziati come sono disposti i collegamenti elettrici della Breadboard). Collegare come dallo schema sotto a destra (facendo click sulla foto si apre popup più grande) i cavettini colorati Dupont il LED, la Resistenza di limitazione, il Potenziometro. Collegare il cavetto USB al PC e aprire la IDe di Arduino. Come spiegato precedentemente scegliere la porta COM e la Scheda sulla IDE e verificare che sia collegata. Scrivere con la sintassi corretta lo Sketch come visibile nella foto più avanti, rispettando minuscole e maiuscole; le righe precedute da //sono commenti descrittivi, che non interagiscono col codice. E' possibile scaricare lo sketch qui LED con potenziometro . Provare a compilarlo col bottone  e se non da errori di compilazione, inviarlo alla scheda col bottone  Se tutto è stato fatto correttamente, ruotando il potenziometro si noterà il cambiamento del tempo di lampeggio, come nel video in fondo alla pagina. |
|
|
|
|
|
|
||
